Stół spawalniczy za „darmo”? No może nie do końca za darmo, bo trzeba go wyciąć na laserze i poskładać, ale czy nie chciałeś mieć stołu jak w profesjonalnym warsztacie ślusarskim na Instagramie?
Darmowe pliki mogą ci to ułatwić. Nie każdy ma możliwość samodzielnego zaprojektowania takiego stołu.
Do tego przydaje się też doświadczenie w pracy na takich stołach oraz współpraca z firmami zajmującymi się cięciem blach laserowo. No to ja to mam i wiem, ile mnie kosztowało zdobycie tej wiedzy, a także jak przydatny jest ten stół, kiedy jest dobrze wykonany. Wiem, bo pierwszy wykonany lata temu nie był idealny, ale to było dawno i wiele ton stali.
Ze zdobytym doświadczeniem ostatnio przyszło mi zaprojektować taki stół dla mojego dobrego kolegi, bo trzeba sobie pomagać ;)
Z tych samych powodów, wiedząc, jak przydatnym nabytkiem jest taki stół w warsztacie, postanowiłem, że właśnie ten, jeden z wielu moich projektów, wypuszczę na świat.
A teraz konkretniej o samym stole i dlaczego warto taki mieć, poza tym, że wygląda „pro”:
- Stabilność i precyzja
Blat i boki wykonane ze stali o grubości 10 mm oraz system narzędzi 28 mm zapewniają stabilne mocowanie osprzętu. Na rynku istnieje także mnóstwo producentów osprzętu do takich stołów. - Sztywna konstrukcja

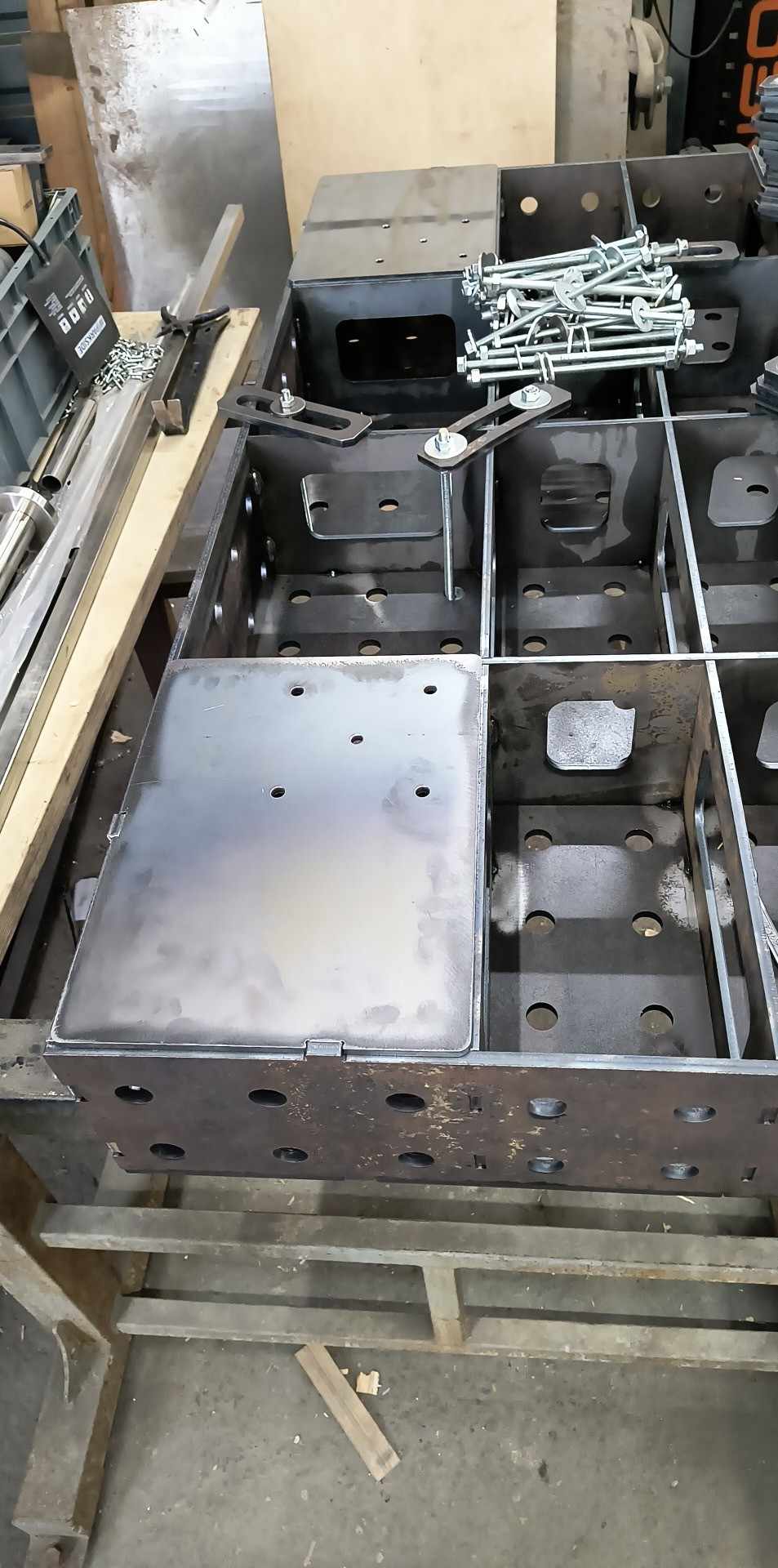

Gęste użebrowanie z blachy 8 mm maksymalizuje sztywność stołu, minimalizując przy tym koszt materiału do jego wykonania. - Elastyczność w pracy
Kompaktowe wymiary stołu sprawiają, że jest idealny do mniejszych warsztatów. W razie potrzeby możesz łączyć kilka stołów, dostosowując powierzchnię roboczą do swoich potrzeb. - Prosty montaż
Zastosowanie zamków typu dogbone umożliwia łatwe składanie, perfekcyjne dopasowanie elementów i zmniejszenie liczby spoin.
Co znajdziesz w pakiecie?
Udostępniamy kompletne pliki, które umożliwiają samodzielne wykonanie stołu:

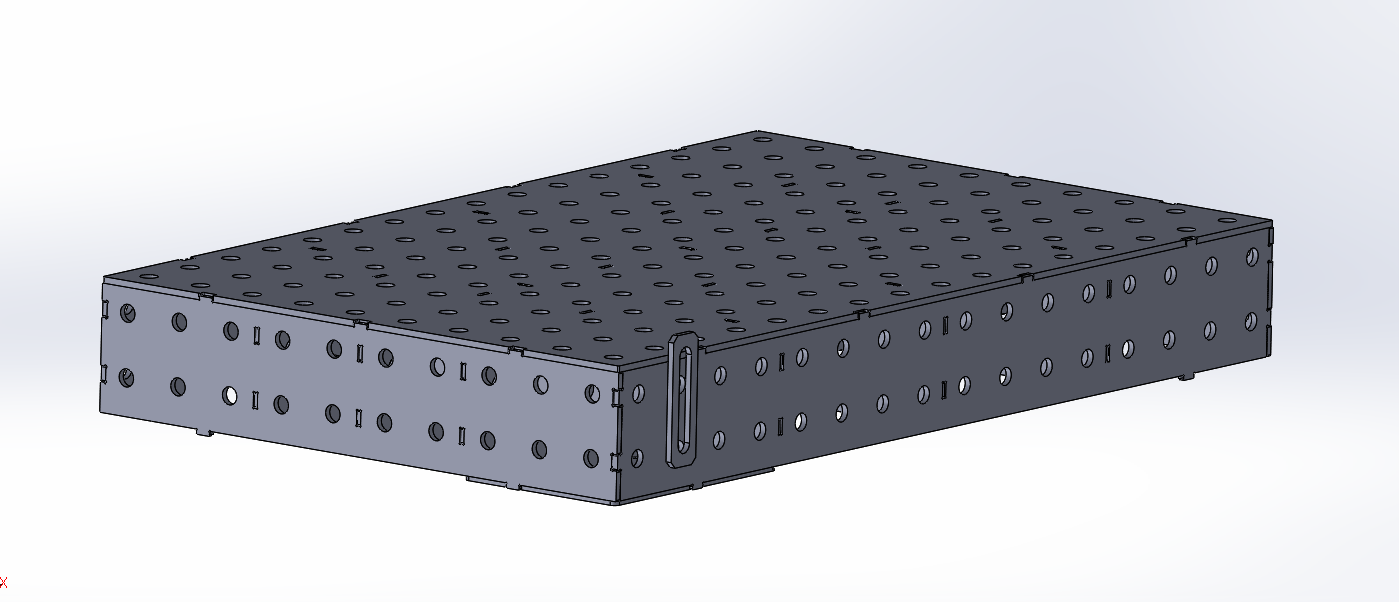

- Model 3D w formatach STEP i X_T – idealne do przeglądania w programach CAD.
- Każdy komponent w formacie DXF – z dokładnym opisem liczby sztuk oraz rodzaju materiału potrzebnego do wykonania jednego stołu.
- Rysunki techniczne – szczegółowe informacje o wymiarach.

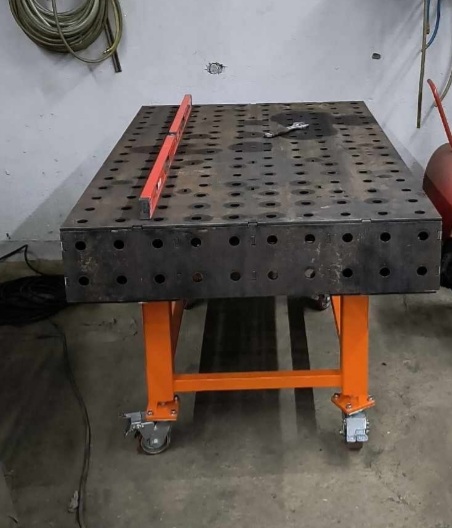

- Dokumentacja fotograficzna – zdjęcia gotowego stołu oraz jego poszczególnych elementów.
Dołącz do naszej społeczności!
Od lat pracuję na stołach, które sam projektuję. Chcę dzielić się moim doświadczeniem i pomagać innym budować solidne podstawy ich warsztatów. Ten projekt to dowód na to, że profesjonalne rozwiązania mogą być dostępne dla każdego.
Pobierz pliki i zacznij budowę już dziś!
Nie czekaj. Kliknij poniższy przycisk, pobierz darmowe pliki i stwórz swój pierwszy stół spawalniczy. Udostępnienie ich nic nie kosztuje, a może otworzy przed Tobą nowe możliwości.
Masz pytania? Chętnie na nie odpowiem! Zostaw komentarz lub skontaktuj się ze mną przez formularz na stronie.
Uwaga!
Projekt stołu nie uwzględnia jego podstawy.
